« Vers l'infini (-ment petit) et au-delà »
La plateforme CARNOT regroupe de nombreux dispositifs de métrologie thermique et optique permettant la caractérisation de matériaux et de systèmes complexes (liquides, milieux hétérogènes ou semi transparents…). Elle est animée par une équipe d’enseignants chercheurs et d’ingénieurs dont l‘expertise s’applique à la caractérisation thermique au sens large, cela couvre des domaines allant de la détermination des propriétés thermo-physiques de matériaux à la caractérisation d’un système industriel complexe. Cette partie de la plateforme axe son activité et son expertise autour d’équipements de spectrométrie et de microscopie ou encore de bancs optiques innovants permettant une caractérisation multi-échelles des propriétés physico-chimiques,photo-thermiques des matériaux.
Spécificités
- Réflexion et transmission diffuses des matériaux par sphère intégrante (Propriétés optiques UV – Visible et IR, de 4K à 2000K)
- Émissivité spectrale directe (600K à 2000K) ou indirecte (300K à 800K)
- Caractérisation radiative, Propriétés physico-chimiques des matériaux
- Caractérisation IR de surface (ATR)
- Conductivité thermique à l’échelle nanométrique et micrométrique
- Résistance thermique de contact, topographie, forces interactions, Rugosité, Température locale
- Propriété photo-thermique, Conductivité thermique, Interface Solid-Liquide, Dynamique moléculaire, transition de phase, Suivi espèces chimiques et quantification
Secteurs d'application
- Matériaux pour le bâtiment
- Matériaux pour l’aéronautique
- Matériaux nanostructurés, (films minces, nanofils, nanotubes), matériaux semi-conducteurs, matériaux poreux et nanoporeux.
Mots-clés
- Spectroscopie vibrationnelle
- Microscopie thermique
- Nano conductivité
- Emissivité spectrale
- Hautes températures
- Matériaux nanostructurés
- Propriété Photo-thermique
- Spectrométrie vibrationnelle, Spectroscopie IRTF, Spectroscopie d’absorption, Spectroscopie IR de diffusion
- Microscopie à force atomique, Microscopie thermique à balayage (DC et 3ω, Thermo-réflectance laser fréquentielle
- Spectroscopie Raman, Microscopie Raman, Caractérisation photo-thermique
- Métrologie optique innovante et bancs optique expérimentaux…

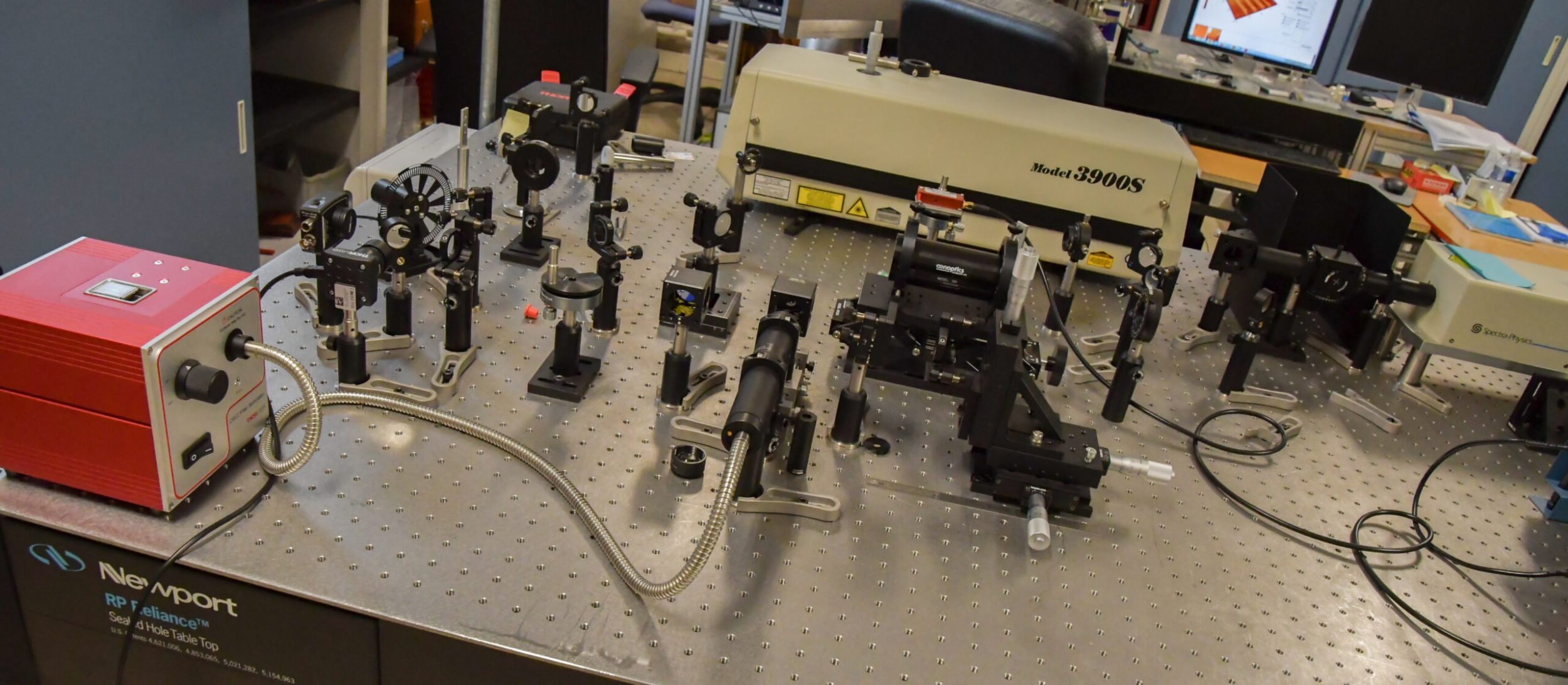

Banc optique de Thermoreflectance fréquentielle

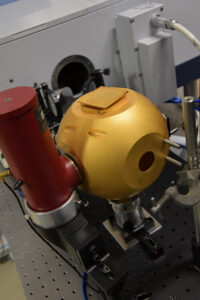

Sphère intégrante pour la mesure des propriétés optiques diffuses dans l’Infrarouge

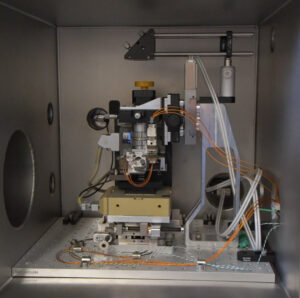

Microscope à Force Atomique permettant des mesures sous vide
- Spectromètre Bruker Vertex 80V
- Spectromètre Bruker Tensor, etc.
- AFM SThM XE100 modifié sous vide
- Banc Thermo réflectance laser, laser Nd-Yag, Laser Ti-Sa
- Banc d’émissivité Haute Température, laser CO₂
- Microscope Raman
Banc de Thermo-Réflectance dans le Domaine Fréquentiel
La thermo-réflectance pompe-sonde laser, continue ou impulsionnelle, est une méthode de thermométrie optique permettant de mesurer la température d’un matériau via ses variations de réflectivité en surface. Elle permet l’étude des propriétés thermiquesdans les matériaux à basse dimensionnalité (caractérisation de couches minces entre 100nm-10um) ainsi que l’étude des phénomènes de transport de la chaleur dans des régimes non-Fourier grâce à la large gamme de fréquences de modulation accessibles.

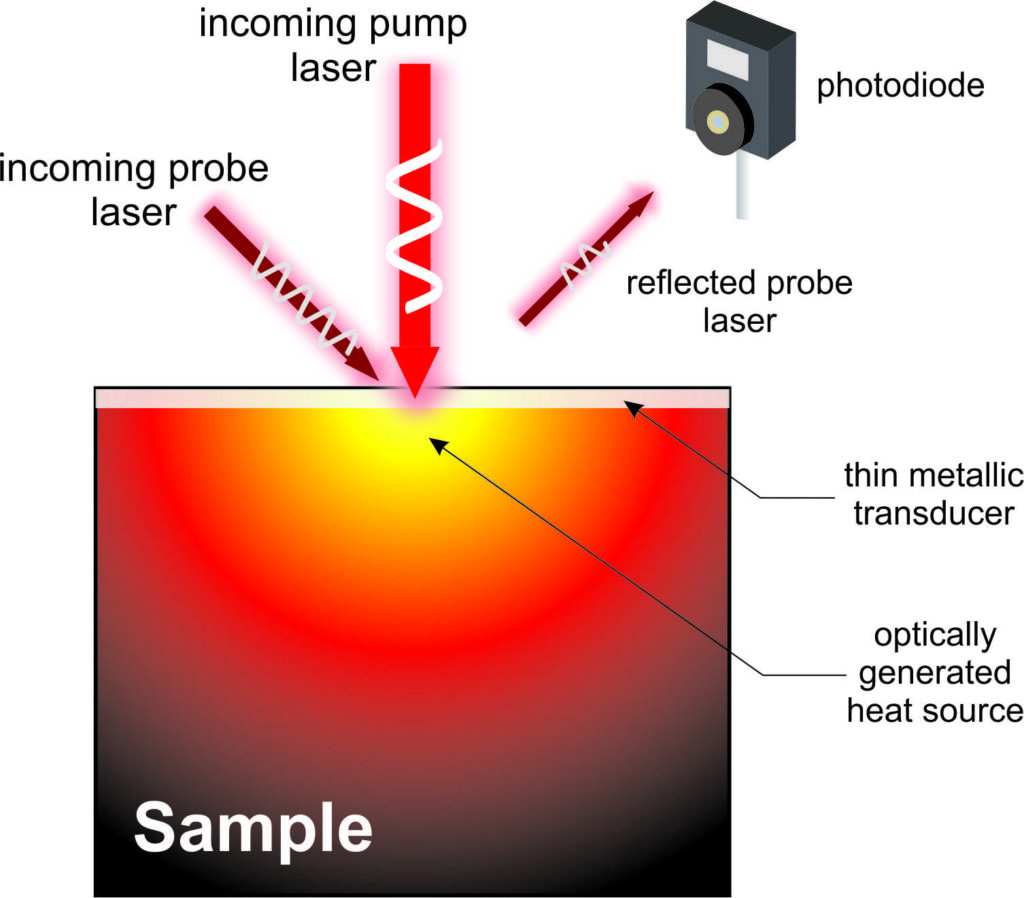

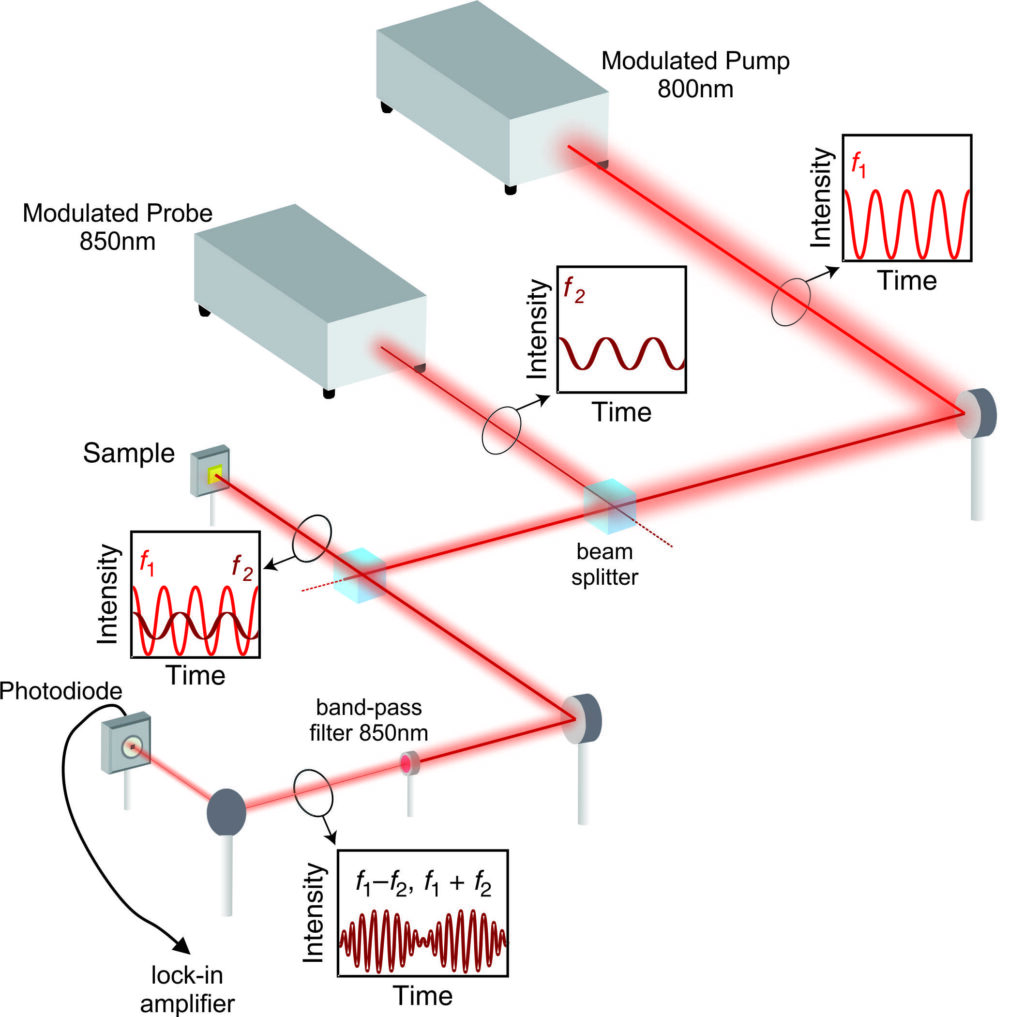

Principe de la thermoréflectance laser et schéma du banc optique developpé au LEMTA
Banc de Diffusion angulaire en lumière blanche cohérente pour la caractérisation de suies
De par leur impact sur la santé et le climat, une bonne connaissance des caractéristiques des suies (quantité, distribution de taille) est nécessaire. Pour cela, un instrument de métrologie optique basé sur l’utilisation d’un laser Supercontinuum (lumière blanche) a été conçu. La particularité de ce dispositif repose sur des mesures simultanées d’extinction et de diffusion multi-spectrales et angulaires.

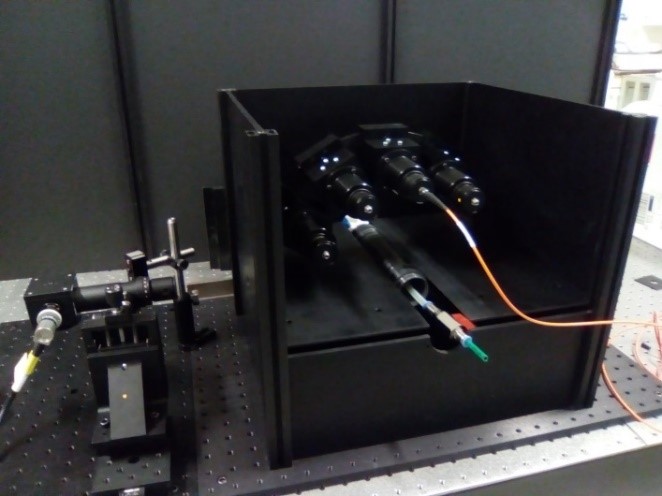

Vue du banc optique

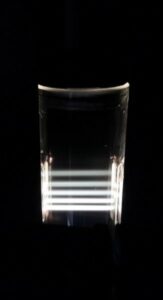

Vue de la cellule multi-passages
